2025年5月，昆明理工大学分析测试研究中心王军丽教授团队在材料科学顶级期刊《Journal of Magnesium and Alloys》以“Synergistic improvement of mechanical and electromagnetic shielding properties of a Mg-Li-Y-Zn alloy following heat treatment”为题发表了关于热处理改善Mg-Li-Y-Zn合金力学和电磁屏蔽性能的研究进展。硕士研究生李劲生为论文第一作者，王军丽教授为通讯作者，昆明理工大学为唯一署名单位和通讯单位。

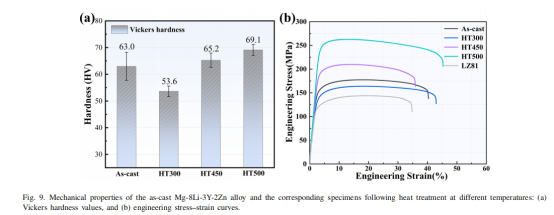

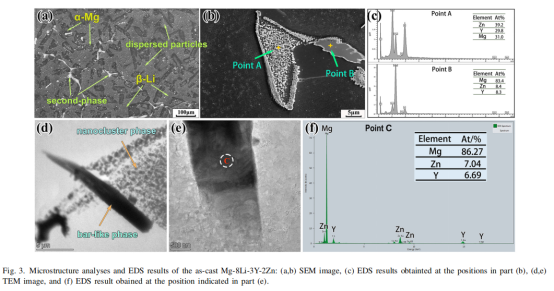

该研究通过真空熔炼法成功制备了Mg-8Li-3Y-2Zn合金，铸态合金体系包括α-Mg、β-Li、Mg₃Zn₃Y₂和Mg₁₂ZnY等相。通过特定条件下热处理后，块状α-Mg相转变为针状结构，拉伸强度提升至263.7MPa，延伸率达到45.3%。针状α-Mg相、固溶强化和析出强化三者的协同效应显著提升了合金力学性能。添加钇和锌进一步增强了Mg-8Li-1Zn合金的电磁屏蔽效能。

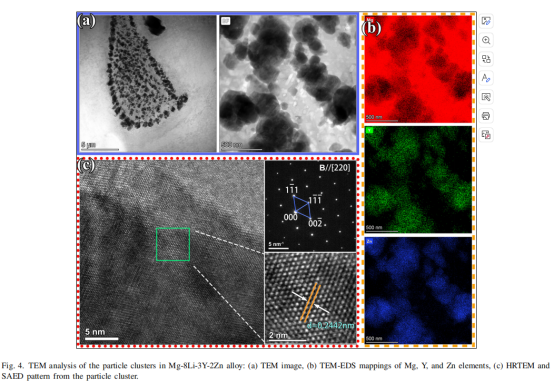

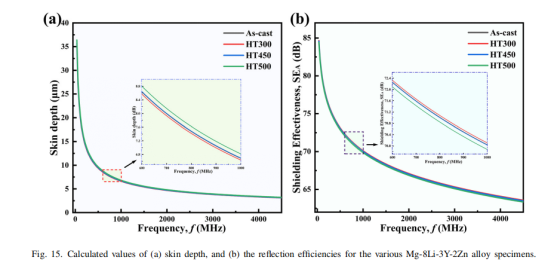

该研究通过扫描电子显微镜和透射电子显微镜微观组织观察和理论计算揭示了力学性能和电磁屏蔽效能提升的原因：热处理后大量相界出现，包括双相（α/β）和次生相提供大量相界，使得阻抗严重失配，从而电磁波可以多次反射。此外，纳米沉淀也增强电磁波的吸收及抗拉强度的提升。
